印刷/塗工/ラミネートがヘッドの交換で可能なロールtoロール印刷、塗工試験機。
コンパクトで多様性があり、数百ccの材料で手軽にロールto ロールの印刷、塗工を実現します。
ビジネス分野
  • 光学フィルム
  • 機能フィルム
  • 機能紙
  • 軟包装材
  • シールラベル
  • 食品パッケージ印刷の開発
  • プリンテッドエレクトロニクス
  • 医療テープ
  • 燃料電池
  • 太陽電池
  • ディスプレイ
  • 有機半導体
  • 概要
  • 仕様
  • 動画

ロールtoロール方式で印刷/塗工/ラミネートが可能

溶剤系、水性、UV系のインキ、塗料、ニス、接着剤などの塗工液を様々なアプリケーションで印刷・コーティング。最適な方式を1台で見つけることが可能です。

生産機との相関が取れる試験ができます。

材料開発/ サンプル作製/ 量産前試験/ 生産現場で発生した不具合の検証など研究開発のスピードアップ、コストダウンを実現。

新横浜デモルームにデモ機を設置

材料持ち込みでのテスト、見学受付中!

  • ウェブ幅 300mmまで
  • 構造 剛性のアルミフレームワーク、 原反片持ち式
  • 駆動 サーボドライブ
  • 速度範囲 1-50m/min(ロードセルタイプ)、 1-70m/min(標準タイプ)
  • 本体標準サイズ – 2.5m(L) ×1.0m(W) × 1.8m(H)
  • 本体重量 – 約1,000kg
特長

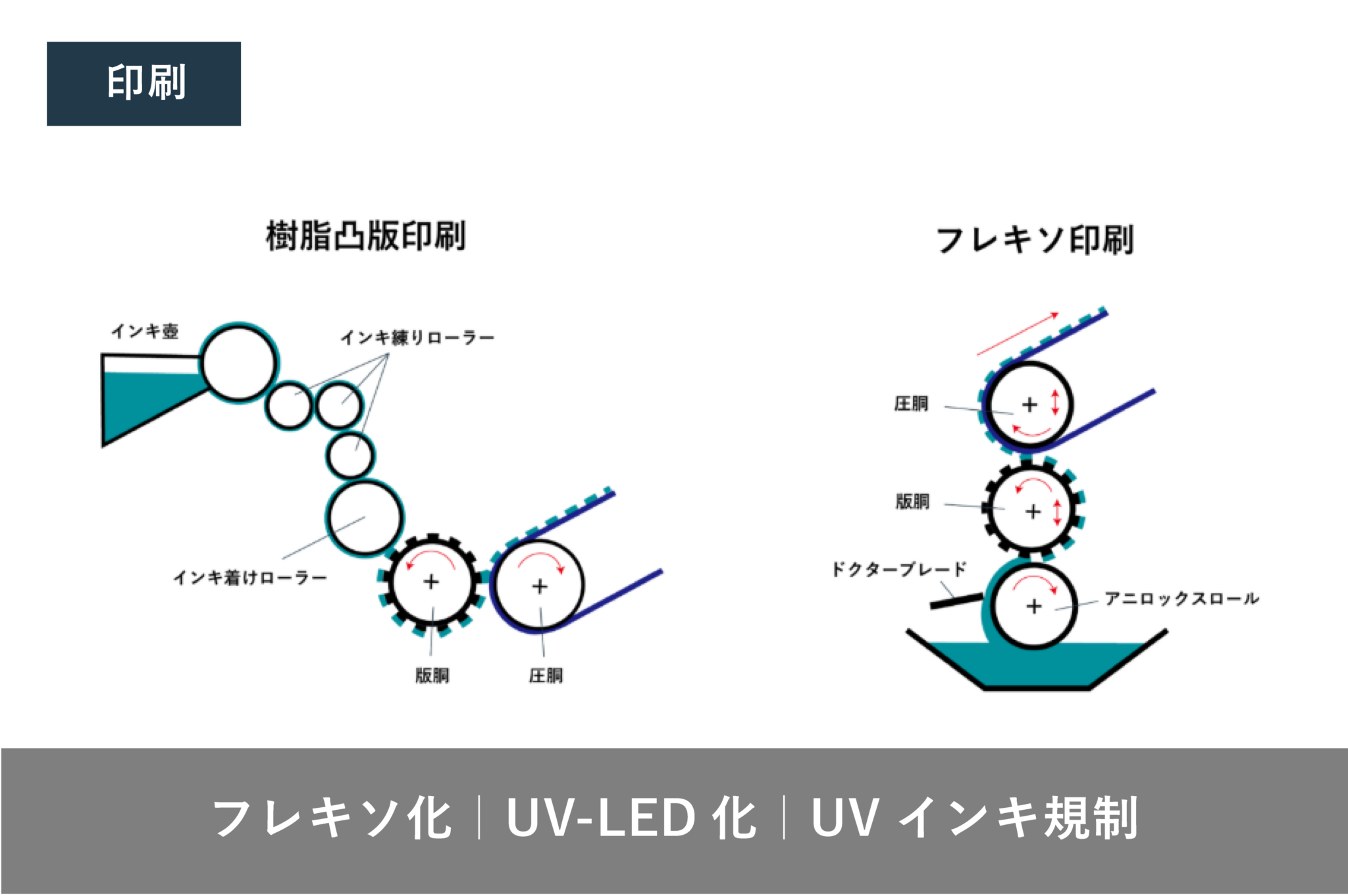

【ラベル印刷業界】樹脂凸版からフレキソへ、UVランプからUV-LEDへ、UVインキ規制物質対応へ テストコーターが担う役割
の記事はこちら▼

樹脂凸版印刷とフレキソ印刷比較”/



●印刷/塗工/ラミネートがヘッドの交換で可能

【印刷・塗工】

グラビア/リバースグラビア/グラビアオフセット/フレキソ/ナイフコーター/ロータリースクリーン/メーターバー/スロットダイ/コンマ・バー/ホットメルト 他

【ラミネート】

ドライラミネート/ノンソルラミネート/ウェットラミネート



●数百ccの塗工液で印刷やコーティング試験が可能

●1m~数百mのサンプル作成

●ウェブ幅:300mmまで

●コンパクト設計 本体標準サイズ:2.5m(L) ×1.0m(W) × 1.8m(H)

●塗工液:溶剤系、水性、UV系のインキ、塗料、ニス、接着剤など

●ヘッド交換、スピード/テンション/乾燥温度などの設定、運転操作が1人で可能

●タッチスクリーン操作(図解による組み立て及び操作説明の指示)システムを採用

●あらゆるフレキシブルな材料に印刷、コーティングやラミネート加工ができるよう設計



オプション
UV-LED/UVランプ/熱風乾燥/IR乾燥/コロナ処理/加熱ラミネーター/電気テンション制御/エッジガイド 他



新機能追加

インライン膜厚計、赤外線水分計

インライン膜厚測定、ファイバー式赤外線水分計がラボ/パイロットコーターVCMLに搭載可能になりました。
ロールtoロールでのテストにおいて、膜厚測定と水分測定が連続ででき、サンプルの切り出しが不要。
作業効率のアップに繋がります。※以下の事例動画よりご覧ください。

詳細はお問い合わせフォームからご相談ください。



■事例動画一覧

  • ●ドライラミネート    ●インライン膜厚計、水分計
     ”VCMLドライラミネート動画”/ シリコーン
