熱硬化性樹脂などのゲルタイムを簡単に測定
ゲルタイム測定は「まどか」におまかせ
ビジネス分野
  • 熱硬化性樹脂
  • 熱硬化性プラスチック
  • エポキシ樹脂
  • ウレタン
  • フェノール
  • シリコーン
  • アクリル樹脂
  • 不飽和ポリエステル樹脂
  • フラン樹脂
  • PVC
  • プリプレグ
  • 半導体封止剤
  • 接着剤
  • EMC
  • 塗料
  • 概要
  • 仕様
  • 動画
  • 熱硬化性樹脂、2液硬化型樹脂、湿気硬化型樹脂、常温硬化型樹脂など 様々な樹脂のゲルタイム測定が可能です。
    エポキシ、シリコーン、ウレタン、フェノール、不飽和ポリエステル、PVC、フラン樹脂、アクリル樹脂
    プリプレグ、半導体封止材、接着剤、粘着剤、摩擦材、シーリング材、塗料他
  • 樹脂の硬化時間(ゲルタイム)を自動で測定できます。
  • 再現性が良く、信頼性の高い測定結果が得られます。
  • 時間-トルク特性のグラフから硬化挙動も確認できます。
  • 電源 AC100V±10% 50/60Hz 最大2A
  • サイズ 200mm(W)×590mm(H)×290mm(D)
  • 本体重量 約15㎏
  • ホットプレート 試料プールサイズ 外径φ20mm、下部径φ17㎜、深さ2mm
  • 温度設定 室温~最大300℃ 変動±0.5℃
  • 攪拌部 2軸偏心
  • 回転数 自転部 60~350rpm
  • 公転部 0~140rpm
  • 自動昇降 位置設定分解能 0.0025mm以下
  • ギャップ精度 ±0.025mm以下
  • その他設定 ギャップ0.1~1.0mm
  • 必要サンプル量 液体:0.2~0.4ml程度、粉末:0.2~0.5g程度
    (1回あたりの目安)
特長
2軸偏心の撹拌方法でJIS、IPC手動法と相関のあるデータが得られます。
  • フェノール樹脂のゲル化時間A法を自動化(JIS K6910:2007)
  • プリプレグのゲルタイム測定に準拠(IPC-TM-650 2.3.18A)
原理

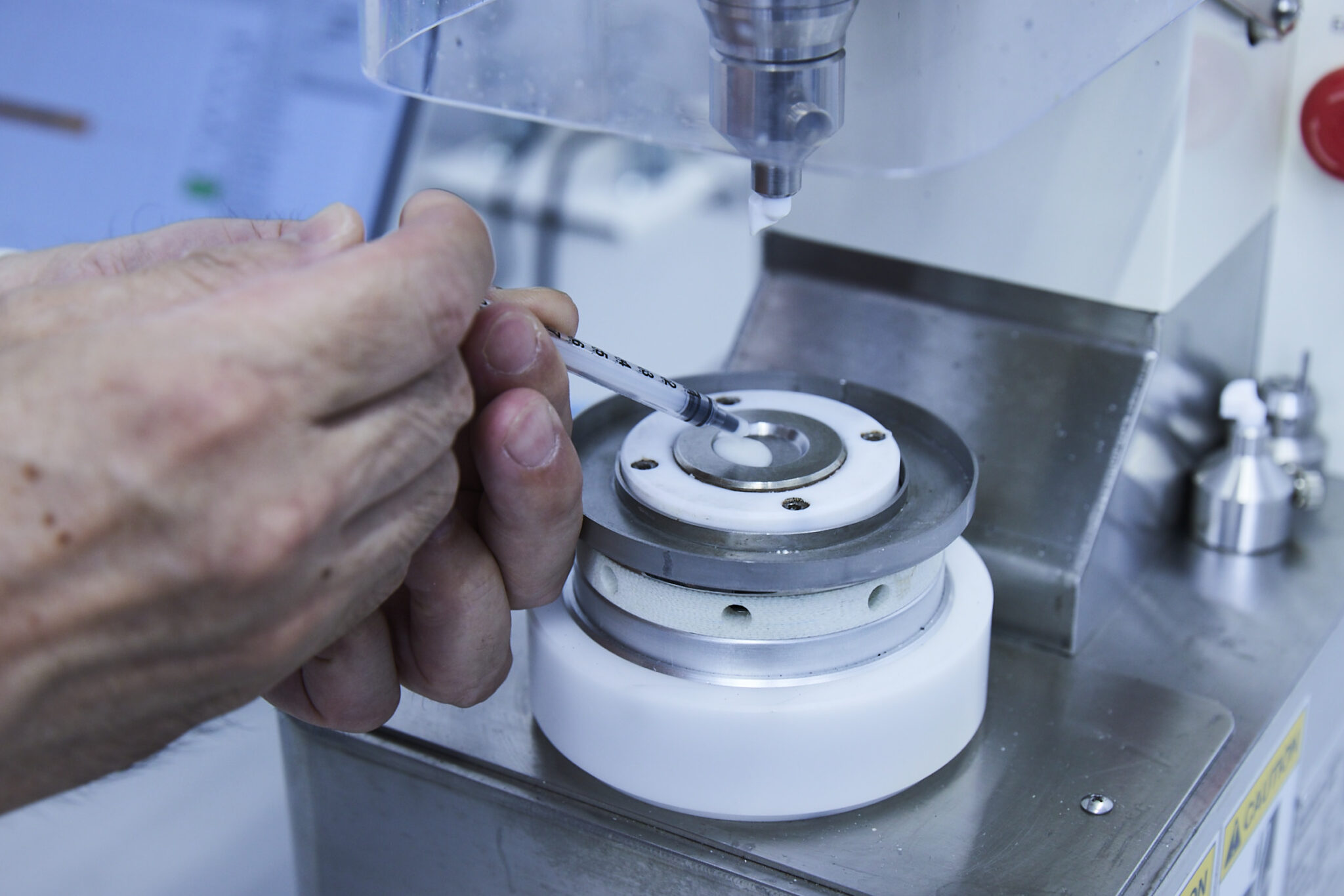

① 熱板に樹脂を投入し、樹脂を撹拌する時のトルクを測定。
②樹脂の硬化が進むにつれトルクが強くなり、その変化をグラフ化。
③ 任意に設定したTHR/閾値を超えた時間をゲルタイムとして判定。

熱板温度について
  • 電源を入れてから5分で安定し測定準備OK
  • 温度プロファイル設定が可能
  • 熱板温度設定 室温~300℃
専用ソフト『まどかツール』により、データベース管理やデータ解析ができます。

『まどかツール』とは、統計的工程管理(SPC)、統計的品質管理(SQC)に役立つソフトウエアです。
企業の製造部や品質管理部,研究部などで、一貫した品質管理を行う場合に最適です。

■事例動画一覧

●半導体封止材       ●シリコーン        ●UVインキ

半導体封止材 シリコーン UVインキ
